可移动悬臂吊安装与调试的全攻略

日期：09-15  点击：  属于：起重设备相关知识

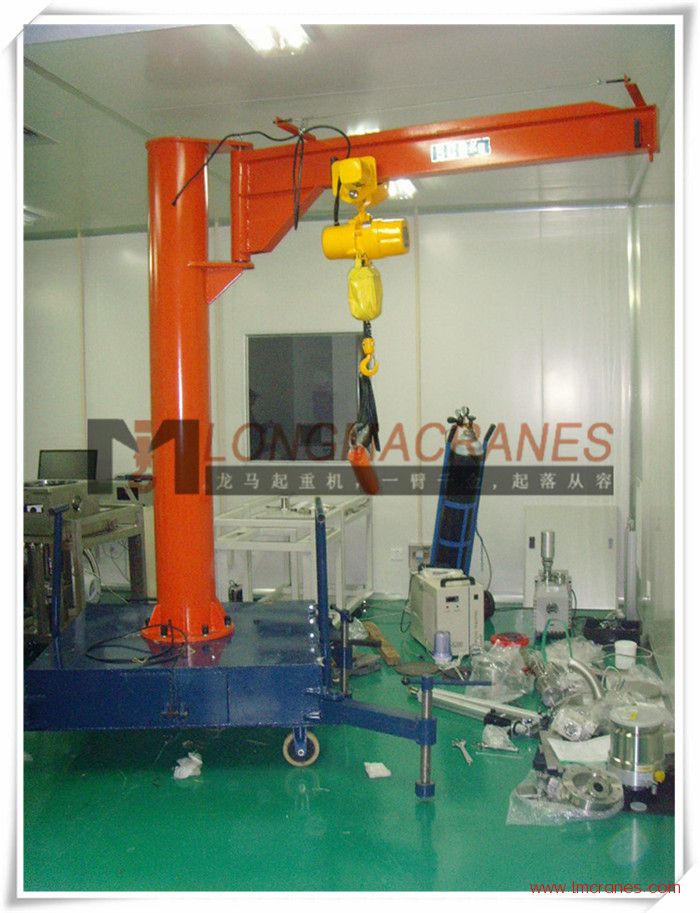

可移动悬臂吊是一种灵活、高效的起重设备，广泛应用于工业生产、仓储物流等领域。其安装与调试需要严格按照规范进行，以确保设备的安全性和可靠性。以下是可移动悬臂吊安装与调试的全攻略：

一、安装前的准备工作

• 检查安装现场条件
• 确认地面平整、坚实，混凝土厚度不小于200mm，无坑洼和坡度。
• 检查安装区域是否有足够的空间，确保悬臂吊的旋转和运行不会与周围设备或建筑发生碰撞。
• 确认安装现场有可靠的电源供应，一般为380V三相电。
• 检查安装区域上方是否有障碍物，确保悬臂吊的安装和运行不会受到阻碍。
• 检查设备和附件
• 核对装箱清单，检查所有零部件是否齐全，有无损坏或缺失。
• 检查设备的外观，确保无明显的变形或损坏。
• 准备好安装所需的工具，如扳手、内六角扳手、冲击钻、水平仪等。
• 安装人员准备
• 安装人员必须经过专业培训，熟悉设备的结构和安装要求。
• 安装人员需佩戴安全帽、安全带、护目镜等个人防护装备。
• 安装区域应设置警示标志，无关人员禁止进入。

二、安装步骤

• 立柱的安装
• 将立柱套入底板的内圈中，在底板的两侧将底板与立柱焊接固定，再将若干筋板焊接于底板和立柱上。
• 使用化学螺栓或膨胀螺栓将底板固定在混凝土地面上，确保立柱的垂直度。
• 使用水平仪检查立柱的垂直度，必要时通过调整垫片确保立柱完全垂直。
• 端板和腰圈轨道的安装
• 将旋转轴与端板调整好位置后焊接固定，确保旋转轴的垂直度。
• 将端板放入立柱中，按图纸尺寸与立柱焊接固定。
• 将腰圈轨道套入立柱，按照图纸尺寸调整相应位置后，与立柱焊接固定。
• 回转套筒的安装
• 将轴承座与回转筒通过连接板按照图纸尺寸焊接固定。
• 压入调心滚子轴承，再用轴承压板封住回转套筒左侧。
• 回转筒右侧焊接封板连接板，通过螺栓连接封板。
• 支架的安装
• 将轴焊接于电机安装板上，安装主轮和副轮。
• 根据图纸尺寸焊接固定方管、梯形板、钢板。
• 将支架焊接在悬臂上，完成安装。
• 悬臂的安装
• 将悬臂吊的悬臂部分吊起，通过旋转轴和腰圈轨道将其固定在立柱上。
• 安装集电环和锁紧螺母，确保悬臂能够自由旋转。
• 确保悬臂水平，通过调节装置调整悬臂的水平度。
• 电气系统的安装
• 圆电缆从立柱内部穿过，通过旋转轴的中心孔传出，接电进入集电环。
• 回转装置内部安装有集电环支架和碳刷，碳刷末端接电缆，从回转装置中间引出接入电控柜。
• 通过电控柜内的接触器开关，将电缆接入回转装置运行电机和起升电动葫芦。

三、调试步骤

• 外观检查
• 检查所有零部件是否安装到位，螺丝是否拧紧。
• 检查悬臂吊各部件的连接是否牢固，有无松动现象。
• 电气系统检查
• 检查电气线路连接是否正确，确保无短路、断路现象。
• 检查电机、控制箱等电气设备是否正常，有无异常噪声或过热现象。
• 空载运行测试
• 在空载状态下，启动悬臂吊，检查其运行是否平稳。
• 检查电动葫芦的起升、下降和行走功能是否正常。
• 检查悬臂吊的旋转功能是否正常，有无卡滞现象。
• 负载运行测试
• 在负载状态下，逐步增加负载，检查悬臂吊的运行情况。
• 检查电动葫芦的起升、下降速度是否符合要求。
• 检查悬臂吊的旋转角度和限位装置是否正常。
• 安全装置检查
• 检查过载保护装置是否正常工作。
• 检查限位开关是否灵敏可靠。
• 检查紧急停止按钮是否有效。

四、安装与调试注意事项

• 安全第一
• 安装过程中必须严格遵守安全操作规程，确保安装人员的安全。
• 安装现场应设置警示标志，无关人员禁止进入。
• 严格按照说明书操作
• 安装和调试过程中，应严格按照设备说明书的要求进行操作。
• 如遇问题，应及时联系设备制造商或专业技术人员。
• 定期检查与维护
• 安装完成后，应定期对设备进行检查和维护，确保设备的正常运行。
• 检查各部件的磨损情况，及时更换损坏的零部件。
通过以上步骤和注意事项，您可以顺利完成可移动悬臂吊的安装与调试。如果在安装过程中遇到任何问题，建议及时联系龙马起重机王工  13852625287 或专业的安装团队，以确保设备的安全性和可靠性。
