悬臂吊安装指导作业书

日期:09-15  点击:  属于:起重设备相关知识

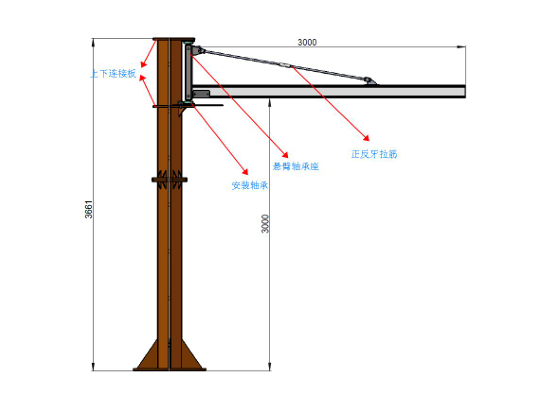

悬臂吊设备构成图:

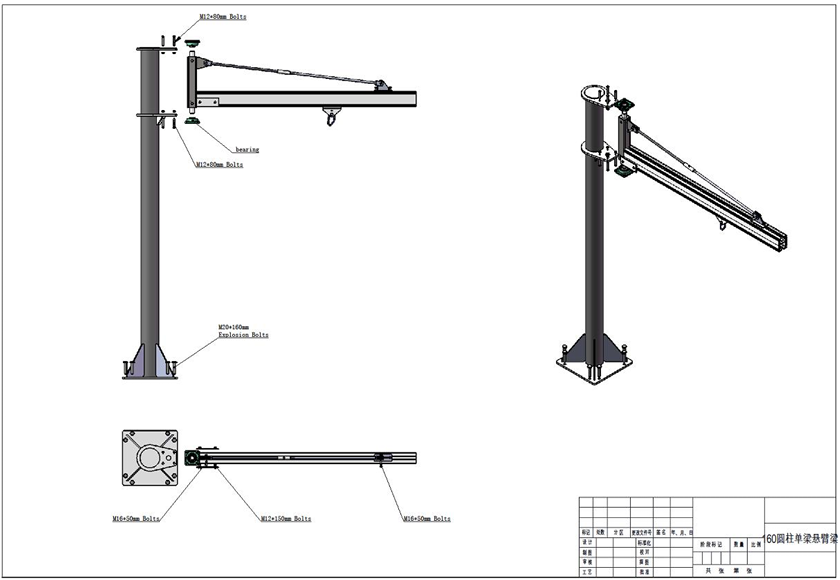

悬臂吊设备构成图:
悬臂吊是由底板,立柱,悬臂固定座,旋转轴承,旋转轴承支架,斜拉加固及悬臂等组成
安装前的准备工作:
1. 检查所需附件: 包括底板安装膨胀螺丝或化学螺栓 轴承固定螺丝 上下旋转轴承 旋转光轴 带有正反牙的斜拉筋 悬臂安装板 底板安装垫片
悬臂吊是由底板,立柱,悬臂固定座,旋转轴承,旋转轴承支架,斜拉加固及悬臂等组成

2. 安装所需工具及辅助设施

工具:包括大活动扳手,内六角扳手,锤子,冲击钻,钻头,水平尺或水平仪
辅助设施:包括叉车,脚手架或登高车等

3. 检查现场安装条件

天花到地面的高度是否满足安装需要
悬臂上方是否有障碍物,悬臂摆动时是否可能产生碰撞
在悬臂覆盖区域是否有可能产生冲突的障碍物
确认地面混凝土厚度不小于200mm,且地面平整无坑洼及坡度
确认安装现场是否有电源,安装电源要求220V
确认安装现场是否有压缩空气

4. 安装人员及安全措施:

安装区域必须带有警示牌及警示标志,并以警示带或其他安全网进行隔离
安装人员在整个安装过程中必须全称佩戴安全帽
安装人员在安装过程中必须佩戴护目镜及防护耳塞
安装人员在安装过程中必须防护口罩
安装人员必须穿着带有钢板保护的工作鞋
安装人员服装必须合身,无牵扯,无下垂或可飘散的饰带等
安装人员在登高作业时必须佩戴安全带并固定于安全稳固的,不可移动的物体上
安装人员需配合地面工作人员指示完成登高作业
现场如果需要焊接,则必须安装安装指示接电,并保证地线连接
现场如果需要焊接,需要配备防火设施如灭火器,防火面罩等
无关人员禁止进入安装区域

5. 安装步骤:

F 通过其他设备辅助,将立柱树立为竖直状态
F 确定立柱安装位置,并根据目测调整悬臂安装安装方向
F 位置固定后,按照底板开孔位置,用冲击钻打直径22mm的深孔,深度应为180-200mm

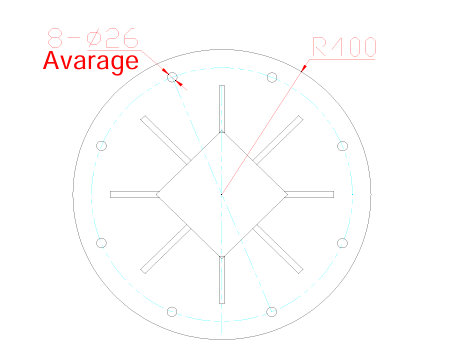

悬臂吊安装底板示意图:
悬臂吊安装底板示意图:
