刚性轨道起重机产品介绍
日期：08-07 点击：1 属于：产品信息

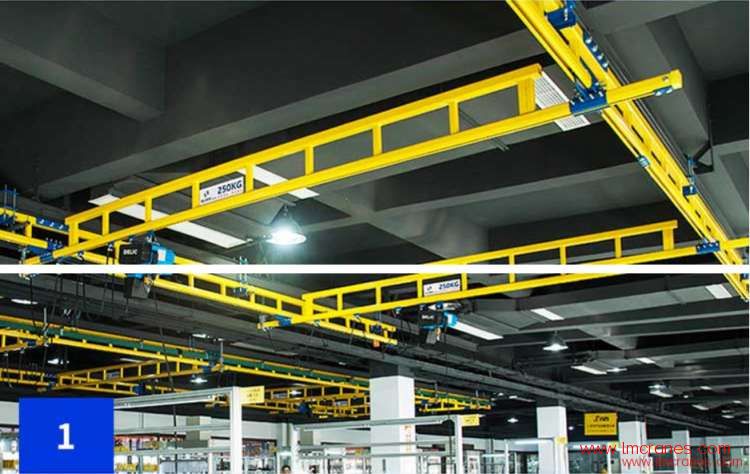

迈德锐智能起重机及物料撤运设备专家刚性轨道起重机
安全可靠 经济高效 结构简洁 定位精准经济环保布局美观标准模块灵活多变
精工打造 性能稳定
产品特点
使用更符合人体工程学革命性地提高了工作效率为工业领域提供了性价比更高的选择
轨道采用高强度钢材一次冷轧成型，避免二次焊接变形，运行阻力小，噪音低
封闭型轨道设计有效避免滚动表面出现灰尘，减少车轮与轨道的阻力及磨损
刚性连接及特有的导向轮设计，确保主梁在有无负载的情况下都不会出现斜拉、晃动
高强度轨道及可拓展析架结构设计，可减少支撑件数量，降低整机自重及空间干涉
模块化组件安装全部采用螺栓连接，可根据现有厂房结构及空间要求进行组合
产品参数
锥度为2的DSTR轨道斜面设计可有效保证小车处于轨道中心，最大限度的减小滑动阻力，光滑的运行表面可降低滚动阻力。确保了滑车能够在轨道内顺畅地运行，并且延长了轨道的使用寿命

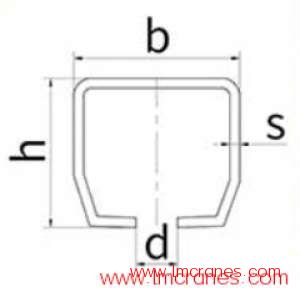

轨道技术参数
| 轨道型号 |
h |
b |
d |
s |
| Model |
(mm) |
(mm) |
(mm) |
(mm) |
| C65 |
60 |
65 |
18 |
4 |
| C80 |
75 |
80 |
22 |
5 |
| C100 |
90 |
100 |
25 |
6 |
基本型钢质型轨N:
标准的冷轧钢轨，自重轻、强度高，用于支撑点较多或空间受限的应用工况

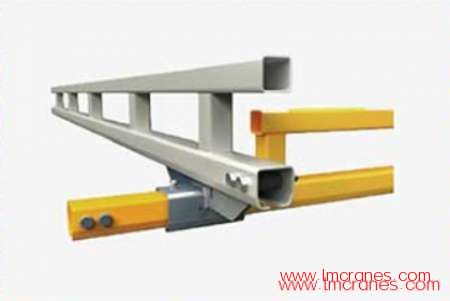

桁架型钢质型轨H:
以基本型钢质型轨为基础，析架设计得到加强，适用于载荷及跨度较大的应用工况
| 额定载荷 |
轨道型号 |
主梁跨距 |
支撑间距 |
现场尺寸 |
| kg |
Model |
m |
m |
支持定制 |
| 250 |
C65N |
2.5 |
1.9 |
| 250 |
C65H |
10 |
9 |
| 500 |
C80N |
2.5 |
1.8 |
| 500 |
C80H |
10 |
9 |
| 1000 |
C100N |
3 |
2 |
| 1000 |
C100H |
10 |
9 |
| 2000 |
C100H |
9 |
8 |

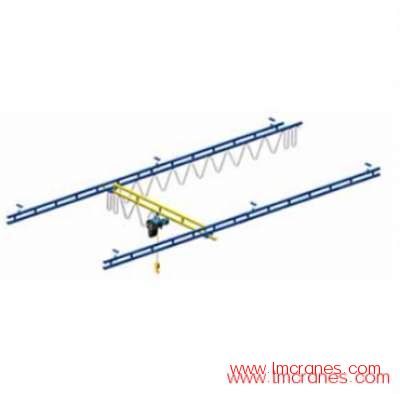

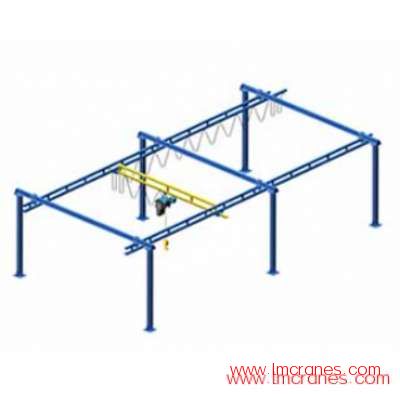

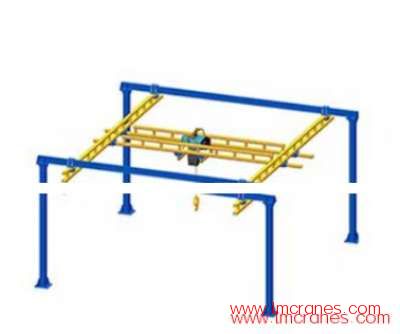

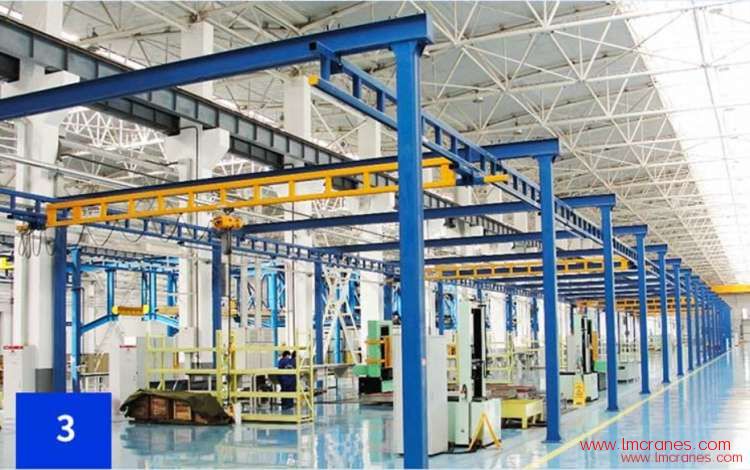

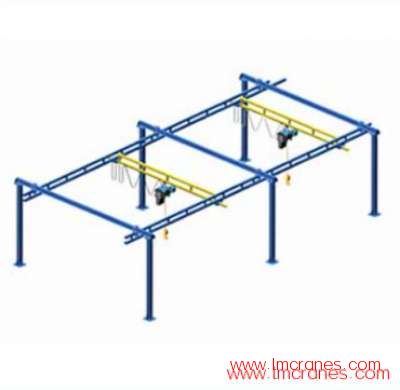

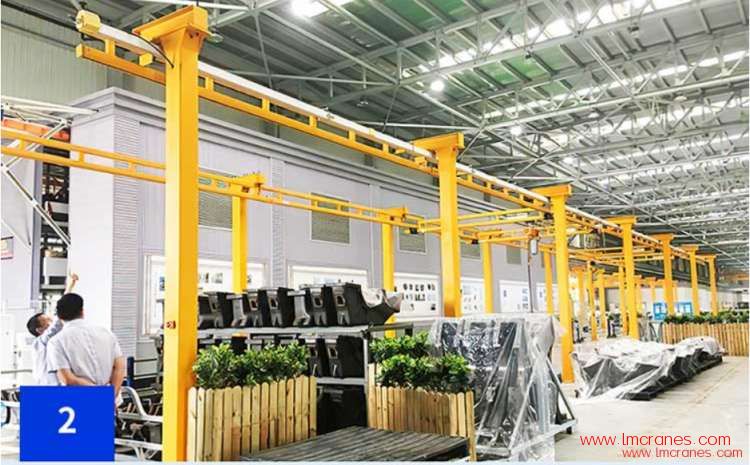

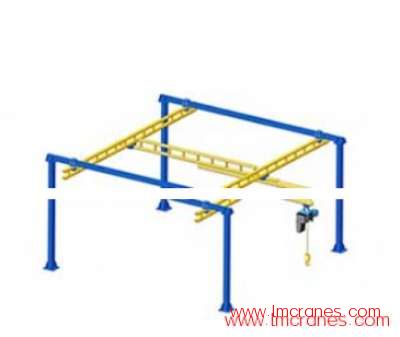

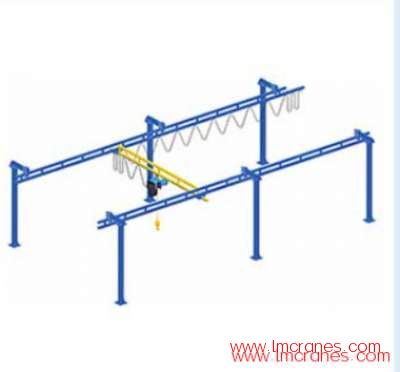

结构形式
多种结构形式满足不同的工位需求
产品细节
广泛应用于机械制造五金加工航空航天能源化工包装印刷日用百货等领域

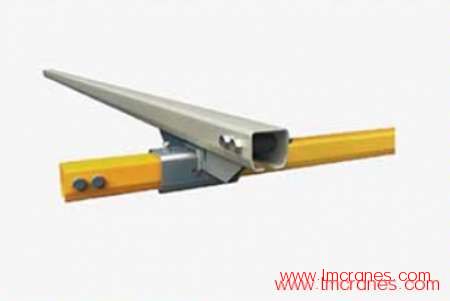

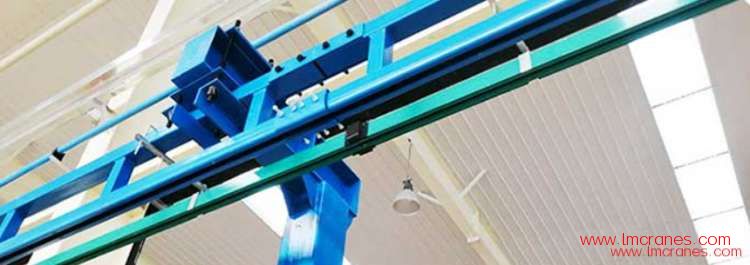

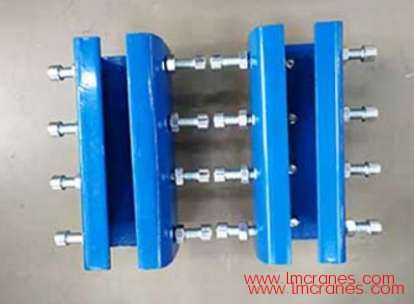

轨道拼接单元将固定型轨连接在一起，迅速正确的对拼接处对位实现轨道无线加长型轨小车
移动顺畅，侧翼板设计确保小车与固定型轨的连接绝对可靠

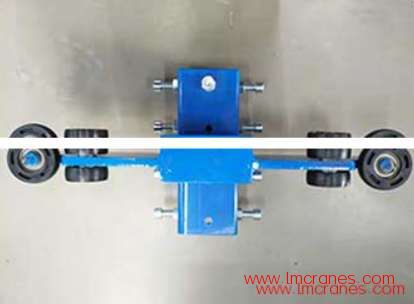

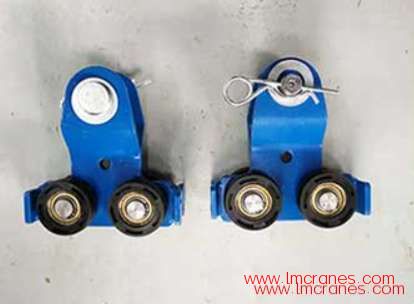

葫芦小车免维护，车轮成锥形与型轨相匹配，可减少滚动阻力和车轮的磨损

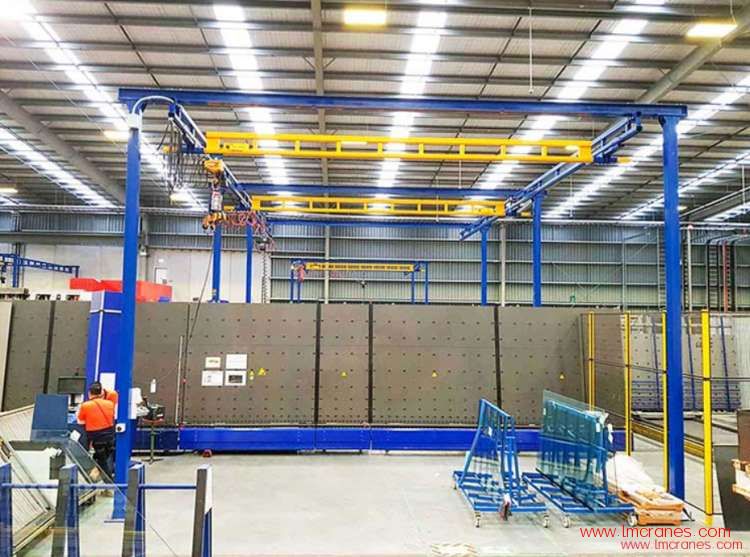

应用场景
广泛应用于机械制造五金加工航空航天能源化工包装印刷日用百货等领域

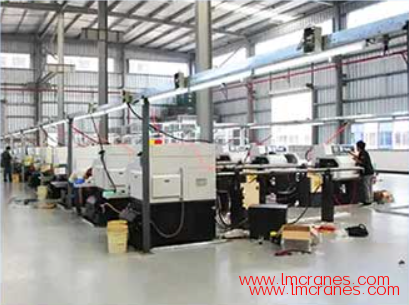

机械制造

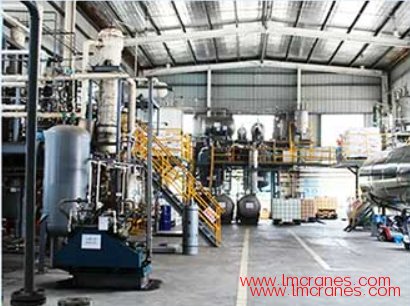

能源化工

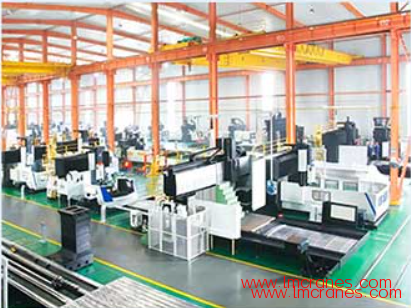

五金加工

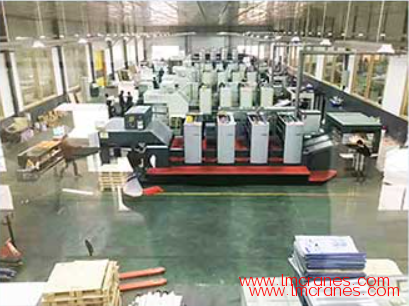

包装印刷
