起重量限制器也称为超载限制器,是
起重机械安全保护装置,专门用于各种型号规格的
电动葫芦单双梁
起重机。
该装置具有声报警、立即报警、切断
起重机起升电机回路和显示起吊重物重量等功能,可避免起重设备因过负荷超载造成的设备和人身事故。

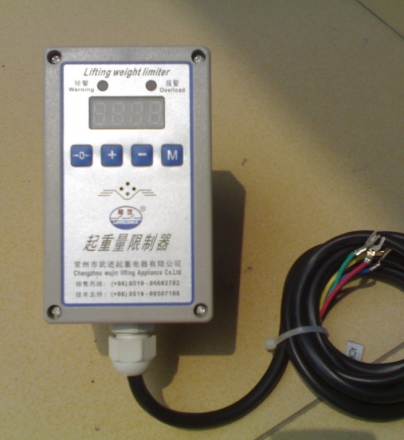

起重量限制器由两大部分组成,传感器和控制器。当
起重机械起吊重物,重量传输到传感器使传感器产生微量电压变化,经仪表放大器放大后经高分辨率的A/D转换器变成数字信号。数字信号直接由单片计算机读取,经处理后换算成重量值。该值与额定比较如达到110%的额定值输出一对无源继电器触点信号(常闭),用来切断起升电机电源,另外重量值可根据控制器的命令送到控制器处理后显示出额定重量,起重重量预报警和报警声响。
电动单梁
起重机的起升机构为
电动葫芦,所以电动单梁
起重机上的起重量限制器的安装形式取决于载荷传感器在
电动葫芦上的安装位置。通常
起重机限制器在电动单梁
起重机上的安装形式有三种:定滑轮式和吊钩式以及钢丝绳式。
