独立式旋臂起重机与我们的任何电动或手动环链葫芦结合使用时,可提供真正具有成本效益和高效的解决方案 - 它们不仅是起重的理想选择,而且还非常适合与工具平衡器一起使用。
独立式旋臂
起重机与我们的任何电动或手动环链葫芦结合使用时,可提供真正具有成本效益和高效的解决方案 - 它们不仅是起重的理想选择,而且还非常适合与工具平衡器一起使用。
独立式起重臂也称为回转臂
起重机或悬臂
起重机,传统上使用化学锚栓将其固定在地板上,并具有一个水平臂,用于容纳
起重机,并在一端得到支撑。它们有欠支撑和过支撑型材可供选择,臂长可达 6m,工作负载限制可达 1 吨。 此外,除了传统的粉末涂层型号外,我们的自立式摆臂
起重机系列还提供特殊表面处理,例如不锈钢和热浸镀锌。
我们能够在 10 个工作日内提供具有成本效益的制造的旋臂
起重机,这意味着我们快速的交货时间,使我们能够满足您严格的期限并快速提高您的生产力。

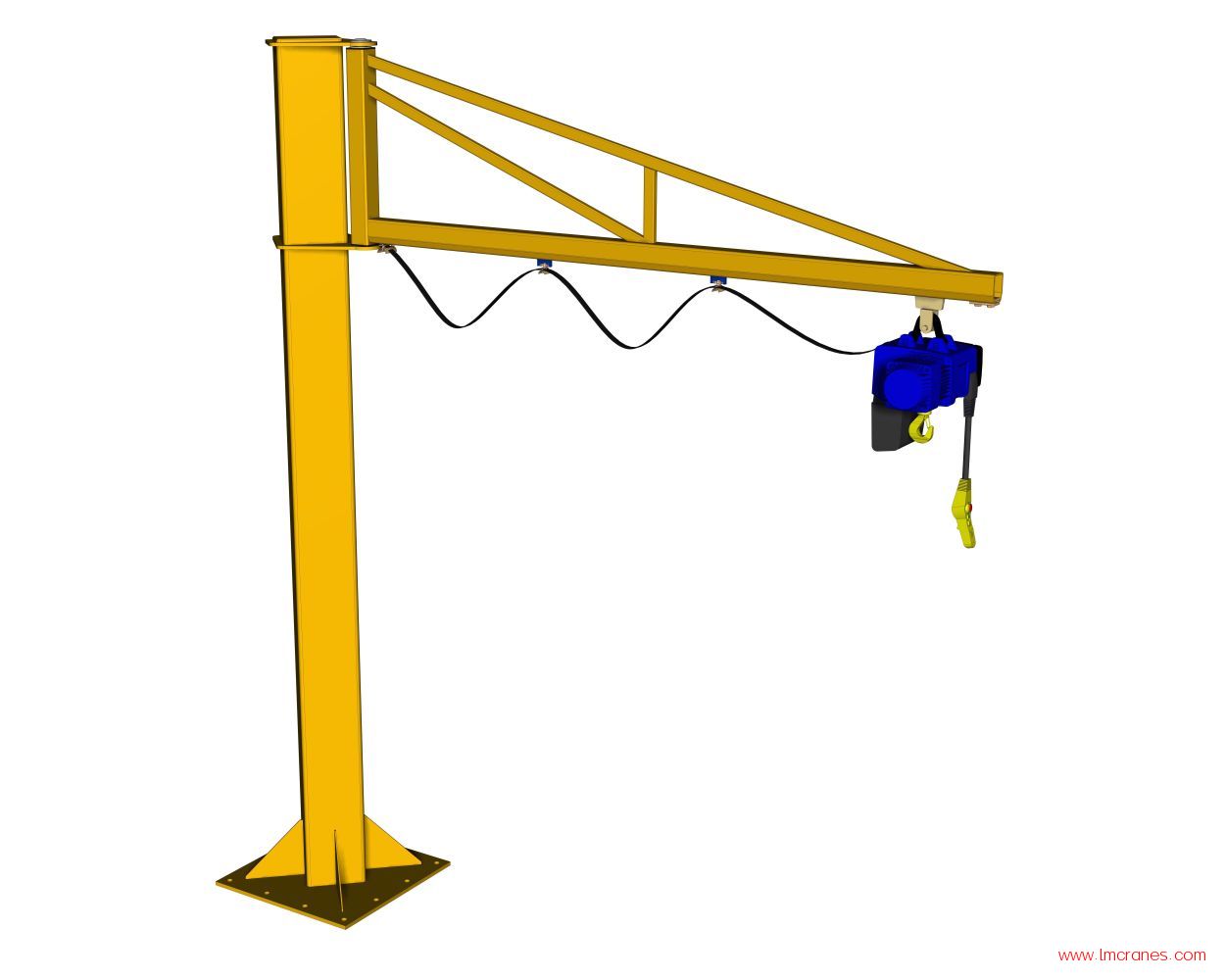

独立式超支撑旋臂起重机 2M 臂
- SWL 80公斤、125公斤、250公斤、500公斤或1000公斤
- 臂长 2m(请参阅其他更大的产品,并联系我们的办公室了解定制尺寸)
- 立柱高度可达 6m(可根据要求定制尺寸)
- 270度手动回转
- 配备集成式推行小车,用于悬挂葫芦、真空升降机和工具平衡器
- 用于电动葫芦的可选电气和拖缆系统作为标准带隔离器
- 可选固定螺栓
- 最快 10 天内交付*
- 葫芦单独出售(见下文)
由于比竞争对手更短的交货时间和更低的价格,我们的旋臂起重机系列越来越受到许多满意客户的欢迎。这款自立式旋臂起重机型号具有 80kg-1000kg 的各种起重能力,立柱高度可达 6m,臂长为 2m(其他尺寸请参阅下面的相关产品)。我们的旋臂起重机标准配置为室内使用的粉末涂层黄色表面,还可根据特殊要求提供用于室外应用的镀锌或不锈钢。
每台超支撑旋臂起重机都配有运行超平稳的集成推行小车,设计用于容纳葫芦、真空升降机或工具平衡器,只需将钩子或卸扣固定到位即可。作为选装件提供,包括起重机电缆,由悬臂内的集成电缆滑车支撑,确保电源电缆的有效管理。
*我们的旋臂起重机是按订单生产的,有时最快 10 天即可交货。价格不包括安装,如果需要安装请联系我们的销售团队。
*环链 葫芦单独出售
电气套件包括;
- 夹紧电缆
- 电缆拖车
- 4芯2.5mm扁平PVC电缆
- 2x 扁平电缆密封套
- 副臂 270 度手动回转
- 手臂配有集成推行小车
- 臂配有可选的拖缆电缆管理系统和提升机电气装置
- 地板安装/底板安装到立柱上,准备安装到现有地板上

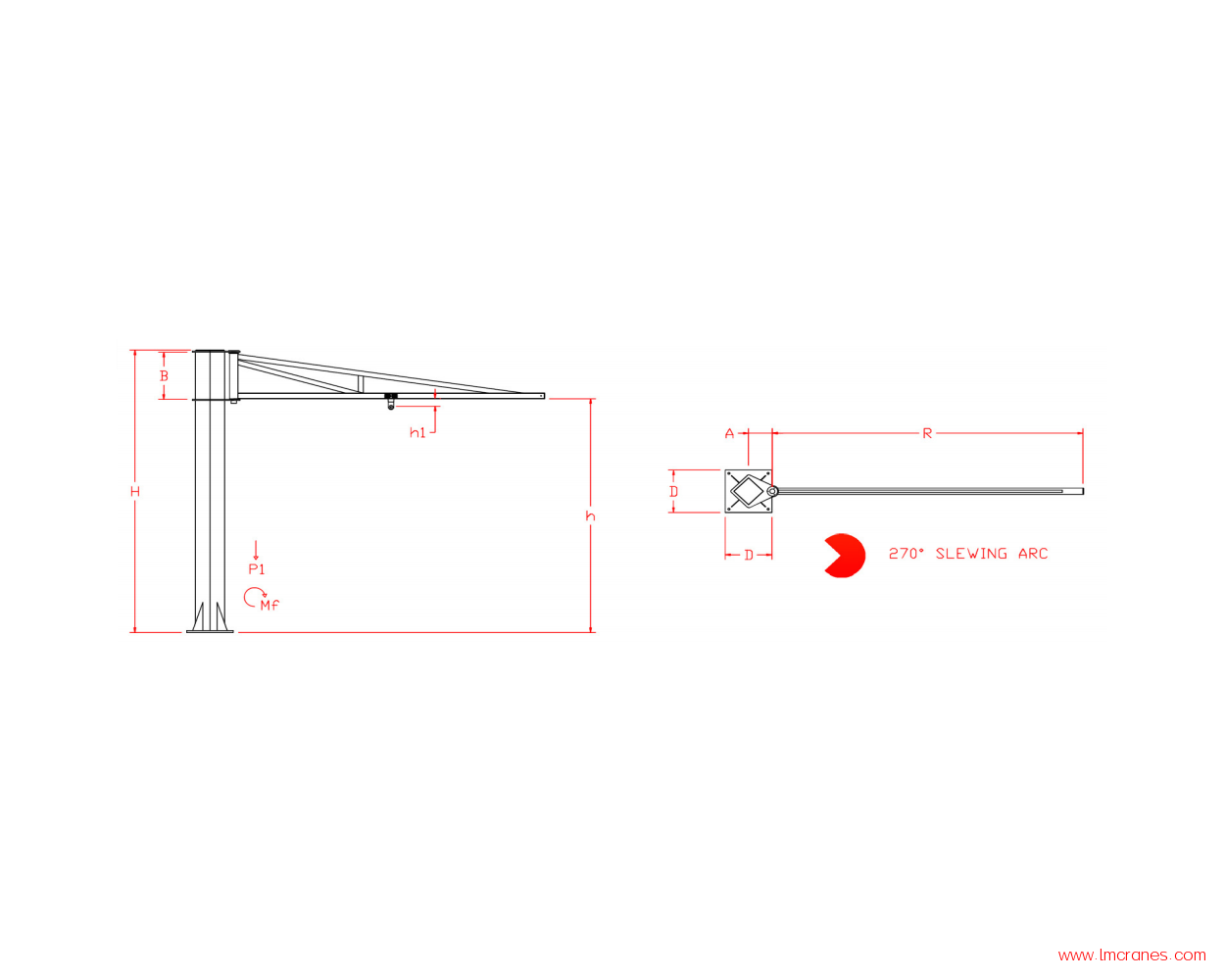

工作负载(公斤) |
半径(毫米) |
主销高度(公斤) |
台车深度(毫米) |
枢轴点(毫米) |
手臂重量(公斤) |
80 |
2000年 |
400 |
57 |
190 |
40 |
125 |
2000年 |
400 |
57 |
190 |
40 |
250 |
2000年 |
500 |
120 |
230 |
48 |
500 |
2000年 |
600 |
141 |
260 |
51 |
1000 |
2000年 |
600 |
第202章 |
315 |
91 |
*如果旋臂起重机的高度 (H) 增加或减少,这些尺寸可能会有所不同
底板细节
|
J-Base450 |
J-Base600 |
J-Base700 |
J-Base850 |
直径(毫米) |
450 |
600 |
700 |
850 |
直径(毫米) |
380 |
255 |
300 |
250 |
孔数 |
4 |
8 |
8 |
12 |
孔径(毫米) |
22 |
25 |
25 |
30 |
地板最小厚度(mm) |
130 |
135 |
165 |
160 |
距混凝土边缘的最大距离 (mm) |
100 |
150 |
150 |
150 |
混凝土等级 |
C30/37 |
C30/37 |
C30/37 |
C30/37 |
螺栓尺寸 |
M16 |
M20 |
M20 |
M24 |
底板开孔直径(mm) |
18 |
24 |
24 |
28 |
地板孔深 (mm) |
80 |
90 |
90 |
100 |
推荐的锚栓类型 |
HILTI-HY 200-A + HIT-V (8.8) |
HILTI-HY 200-A + HIT-V (8.8) |
HILTI-HY 200-A + HIT-V (8.8) |
HILTI-HY 200-A + HIT-V (8.8) |
除了您的独立式旋臂起重机需要同等容量的起重机之外,以下是如何开始:
- 在以下相关产品之间进行选择,并考虑以下因素,以确保选择正确的环链葫芦或环链电动葫芦
- 确保葫芦的 SWL 或容量与起重机相同,例如。250kg 起重机 SWL = 250kg 葫芦 SWL
- 选择“挂钩悬挂”作为悬挂方式
- 确定提升机的提升高度,这是从起重臂下侧到地板的距离(还要考虑如果要进出坑或离开夹层地板,您可能需要额外的提升高度。
- 添加到购物车并结帐,如果您需要帮助,请联系我们的销售团队!
- 确定您需要的旋臂起重机有多高以及手臂需要多长
- 指定旋臂起重机并将其添加到您的篮子中,如果需要,还可以指定电动葫芦的电气设备
- 标配集成推车(因此无需在葫芦中添加推车)
- 选择带有“吊钩悬挂”或“吊耳悬挂”的环链葫芦或环链电动葫芦,并确保选择适当的提升高度,添加到您的购物篮中(这是一个单独的项目 - 请参阅下面的“相关产品”)
- 检查并等待您的旋臂起重机系统在短短 10 天内交付。
请注意: 价格可能会发生变化 - 这些价格截至 2022 年 11 月 5 日准确,但由于全球钢铁市场可能随时波动。我们将根据建议继续更新这些价格,并致力于保持准确的定价。请随时联系我们的销售团队以获取更多信息和报价。
