怎么铺设龙门吊轨道?

日期:01-05  点击:  属于:产品百科

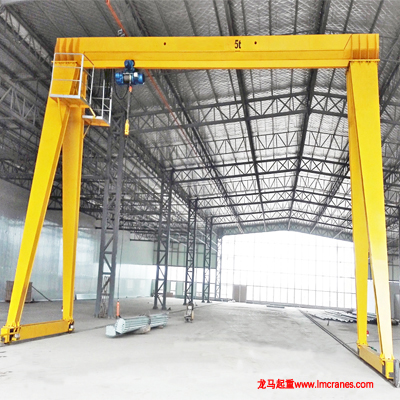

龙门吊的金属结构像门形的框架,承载主梁下安装两条支脚,可以直接在地面的轨道上行走,龙门吊主梁两端可以具有外伸悬臂梁。

 龙门吊轨道

龙门吊的两根轨道是两条长度相等的平行线,两条轨道及轨道端点连线组成一个长方形。龙门吊的轨道下必须按设计要求浇筑承载梁,承载梁上每间隔60cm预埋一块小钢板,钢板要焊两个脚伸入混凝土中,预埋件的安装必须控制好两个度:

首先,轨道预埋件的安装需要注意的是直线度,控制方式是分别在龙门吊的轨道基础两端中心线上深埋两个拉线桩,在两个桩上拉上直线,在安装龙门吊的轨道预埋件时,将预埋件的中线对齐这根中线预埋。我们要注意两点细节,

1、注意两条辅助线的平行,千万不能做成八字形;

2、辅助线与端点连线须成90度。

龙门吊的轨道预埋件的安装还需要注意的度是水平度,水平度的控制方法看起来简单,实现做并不简单。一般在混凝土还没有凝固前先将预埋件放入基础混凝土中,排好后先用水准仪对所有预埋件做第一次测量,并对数据做好记录,测量完成对数据进行分析,找到最低点(在标杆刻度上读数最大的),以此数值为基准进行第二次测量,测量过程中对于高于这个点的预埋件全部下降,最终使得所有预埋件标高读数相同,也就是在同一水平面上。这里也有两点要注意的,

1、标高读数误差为±0.5mm

2、有些混凝土标高误差

相信龙门吊厂家的介绍,您对安装好龙门吊的轨道预埋件应该有了一点了解吧?欢迎有采购龙门吊需求的客户联系我们。
