双出绳齿条小车葫芦

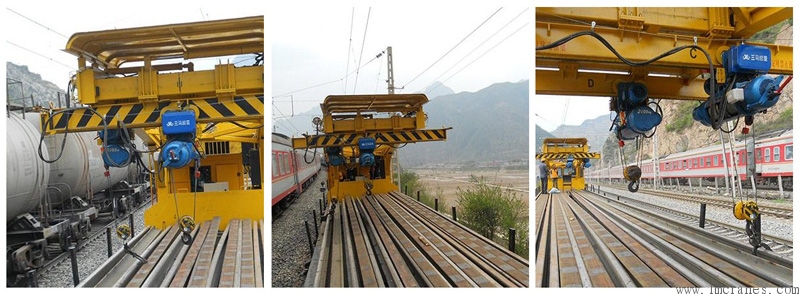

双出绳齿条小车葫芦是铁路工务及工程部门在对铁路养护时使用的专用电动葫芦，通常与LSD-ⅠA型收轨工作装置一起安装使用，特别适应工务部门，进行大批量收轨、放轨、铺轨、换轨工作，可有效的提高作业效率

1、加深螺纹卷筒装置、加宽导绳器装置大大降低了乱绳的可能性

2、运行小车运用齿轮、齿条传动，爬坡、防滑一步到位；

3、运行小车与葫芦主机垂直，双出绳结构，双滑轮吊钩等使整机结构更紧凑，净空高度更低

4、标配手动释放装置，以确保户外作业随时断电安全释放重物，快捷方便

5、控制电器部分采用德国施耐德电气，性能可靠，灵敏度高，使用寿命超长

6、电动机、电控箱防护等级IP44、IP54、IP55更多选择以适应户外的使用工况

应用范围：

可广泛用于铁路工务、电务、工程部门及矿区、林区、仓库等有铁道线路的工况

葫芦型号	CD1/MD1双出绳（齿条小车，轨道铁路专用）葫芦
起重量 (ton)	0.5	1	2	3	5	10
最大起升高度 (m)	18 m	18 m	18 m	18 m	18 m	30 m
工作级别	M4
钢丝绳倍率	4/2				4/2	4/2
单速葫芦起升速度 (m/min)	8				8	7
双速葫芦起升速度 (m/min)	8/0.8				8/0.8	7/0.7
单速葫芦起升电机 (kW)	0.8	1.5	3.0	4.5	7.5	13.0
双速葫芦起升电机 (kW)	0.8/0.2	1.5/0.2	3.0/0.4	4.5/0.4	7.5/0.8	13.0/1.5
运行电机(kW)	0.20	0.20	0.40	0.40	0.50	2×0.5
固定式葫芦 (A)型	√	√	√	√	√	√
单轨小车式葫芦 (D)型	√	√	√	√	√	√
