助力机械手

—————多年行业经验 专注起重机械—————

多种优势 品质之选
精致·高效·安全·实用

按用户工艺要求量身设计
功能可按用户要求添加

结实--长久耐用

稳定--品质可靠

实材--真材实料

效率--服务到位

产品特点

设计先进 结构合理 操作简单 运行安全 维护方便

主机控制集成为一体，方便操作者双手控制工件。主机操作按钮都集成于控制面板上，控制部分及指示灯、指示器等按人体工学原理布置，便于操作及紧急情况的处理。


系统配备二联件、单向阀和储气罐，为系统提供持续稳定的压缩空气，当主供气源意外断气时，可提供一定时间的安全保障，并使系统有足够的动力完成本次操作或将工件卸载。

配备有安全误操作保护装置，防止误动作对人身或设备造成伤害;在操作者未对安装状况进行确认前，即工件未到位前，如果工人误操作松开按钮，工件不能被卸载。

全程平衡、运动顺滑，使得操作者很便捷地实现工件的搬运、定位、装配等操作。刚性手臂可使机械手带工件越过障碍;水平臂可满足物料在相关场所进行放入取出等动作要求。

产品细节

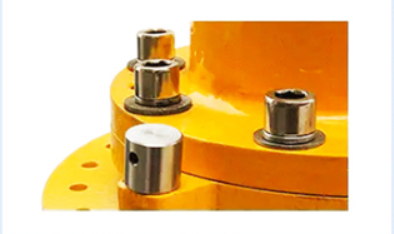

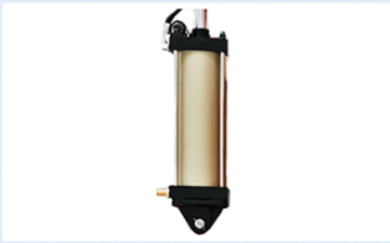

	主驱气缸 具有失气保护功能

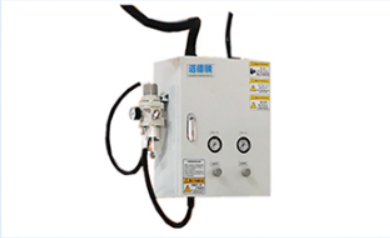

控制箱 配备有负载压力表
	旋转机构 360°任意轻松旋转

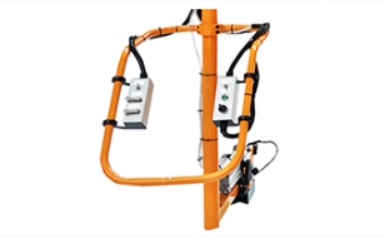

操作手柄 气动系统操作简单

产品参数

主机系列	硬臂<悬臂或T型>	基础支撑	立柱或悬挂轨道
末端夹具	按需定制	额定载荷	<500kg
服务范围	≤3000mm	工作行程	<1600mm
动 力 源	压缩空气	工作气压	0.5-0.8Mpa



部件示意

产品功能

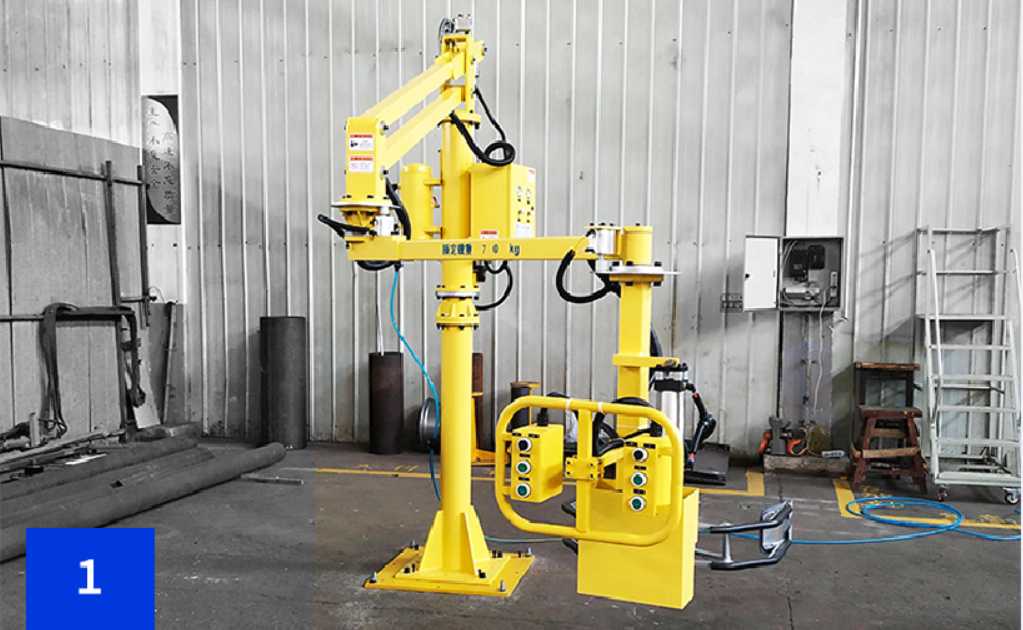

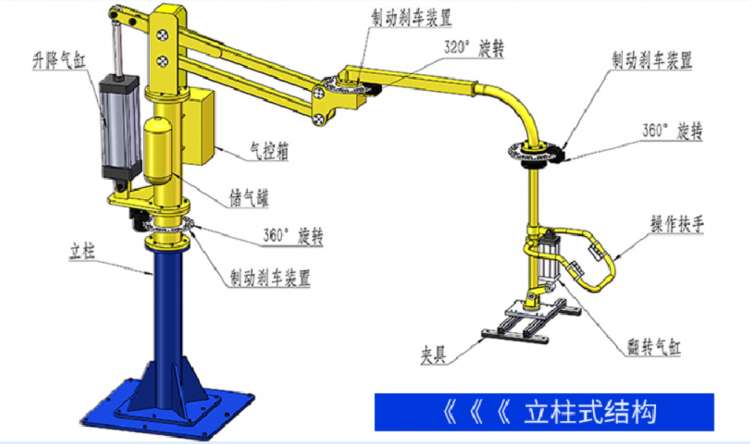

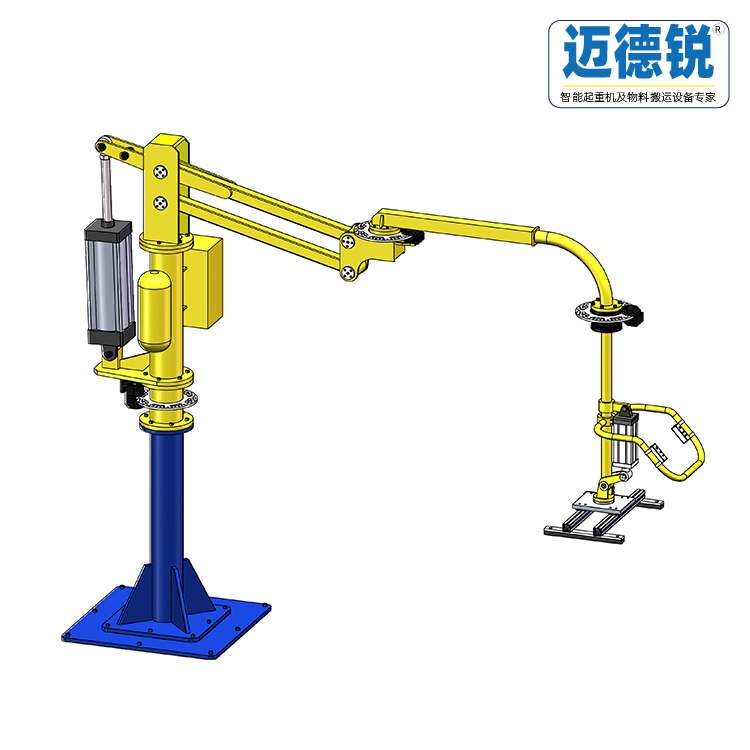

	立柱式 功能:主要实现圆形覆盖面内的载荷搬运及安装时省力操作;适用于重心远离悬臂挂点，或者是工件需要翻转、倾斜的工况。

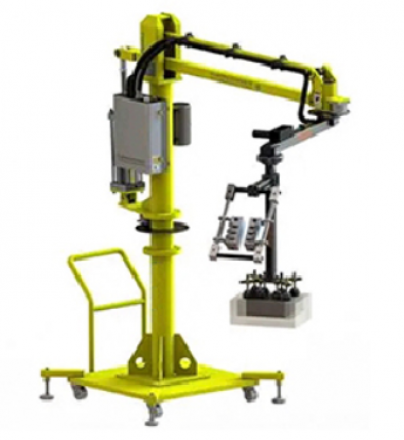

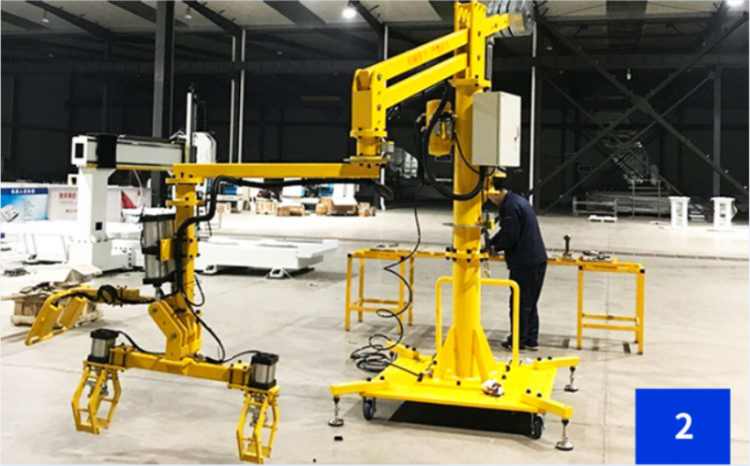

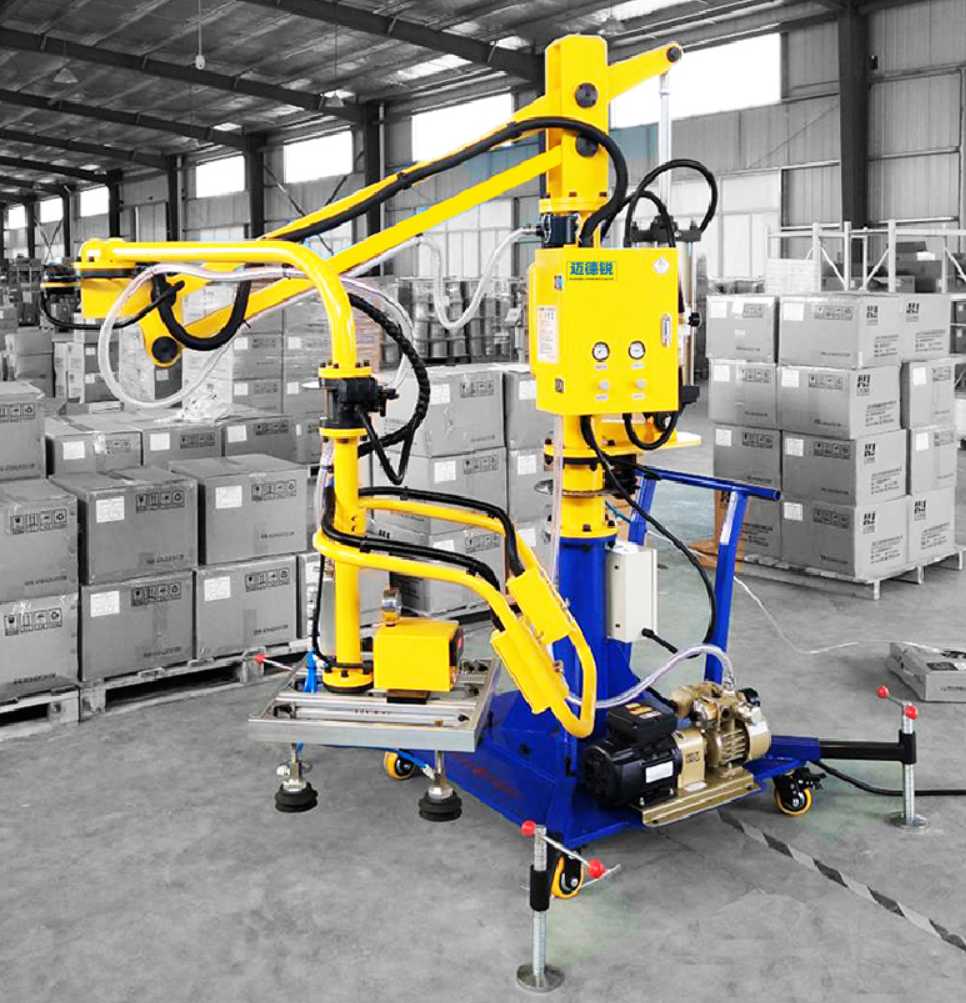

	移动式 功能:具备立柱式形式功能;适用于多工位作业，一般安装在移动小车上。灵活移动，适用性很广。

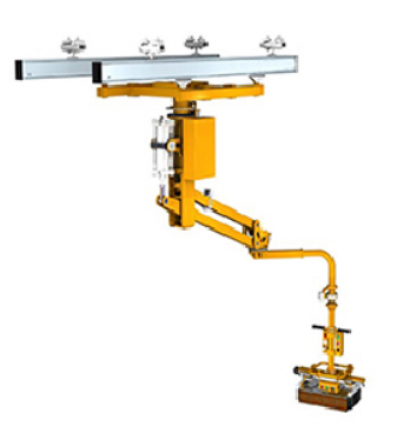

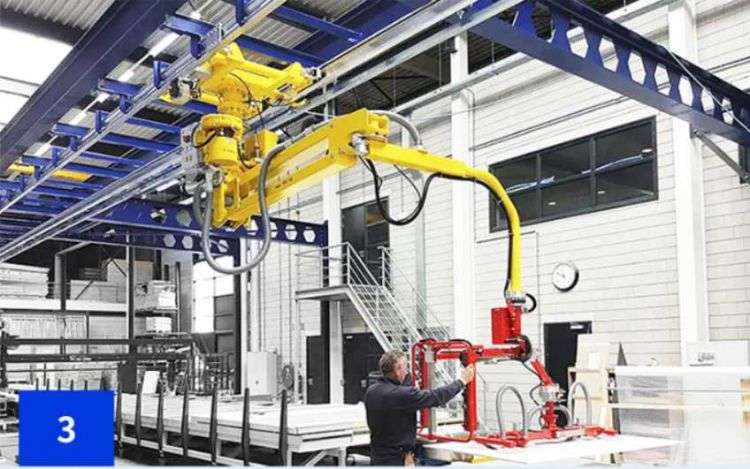

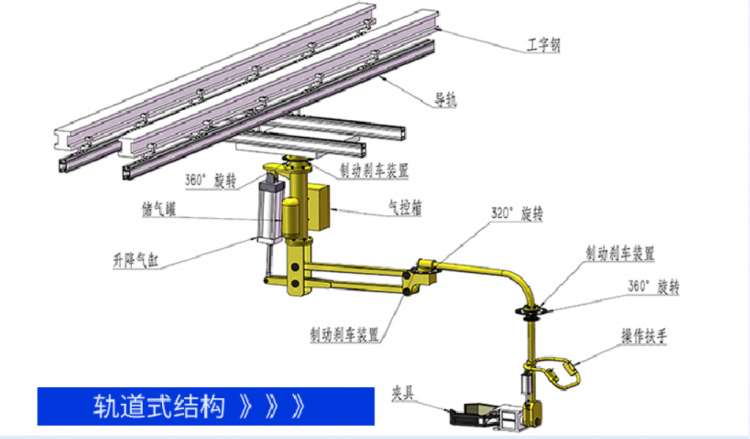

	悬挂式 功能:主要实现平面范围内的载荷搬运及安装时省力操作;配合工业轨道使用，可实现大面积范围作业，覆盖面广。

操作说明

严厉禁止

采用未经培训人员进行助力机械手的操作未经授权的对助力机械手设备的改造

安全操作

使用本设备时，必须使用清洁、干燥的压缩空气仅允许在身体状态良好时启用本设备
使用前先检查相应的承重螺栓是否松动确认负载和夹具联接良好

正常使用

不要提升超出设备额定负载的重物
不要将手放在设备的活动部位移动本设备
请确认在移动的通道上无人及障碍物请
不要在任何人的上方提升负载

停机要求

设备停止工作时，请务必将工件卸载个工作班次结束时，请关闭动力源

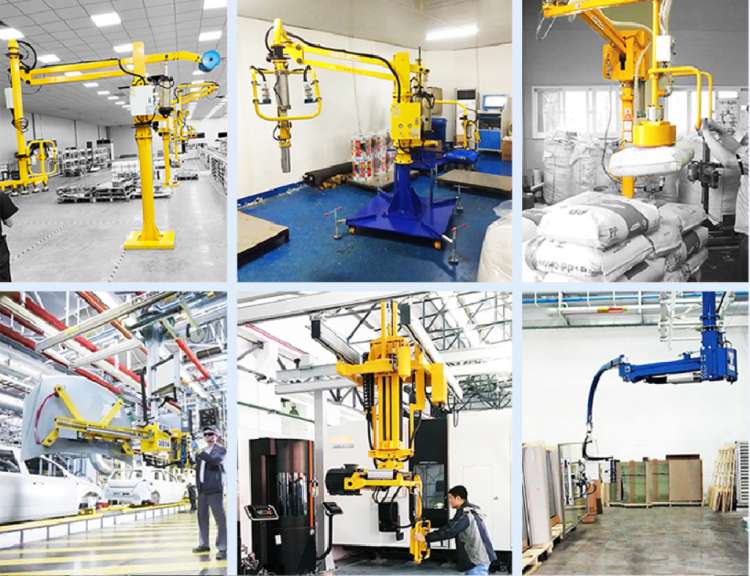

应用场景

太阳能、家电、化工、汽车、玻璃、机加等行业领域搬运、上下料、取件、装配

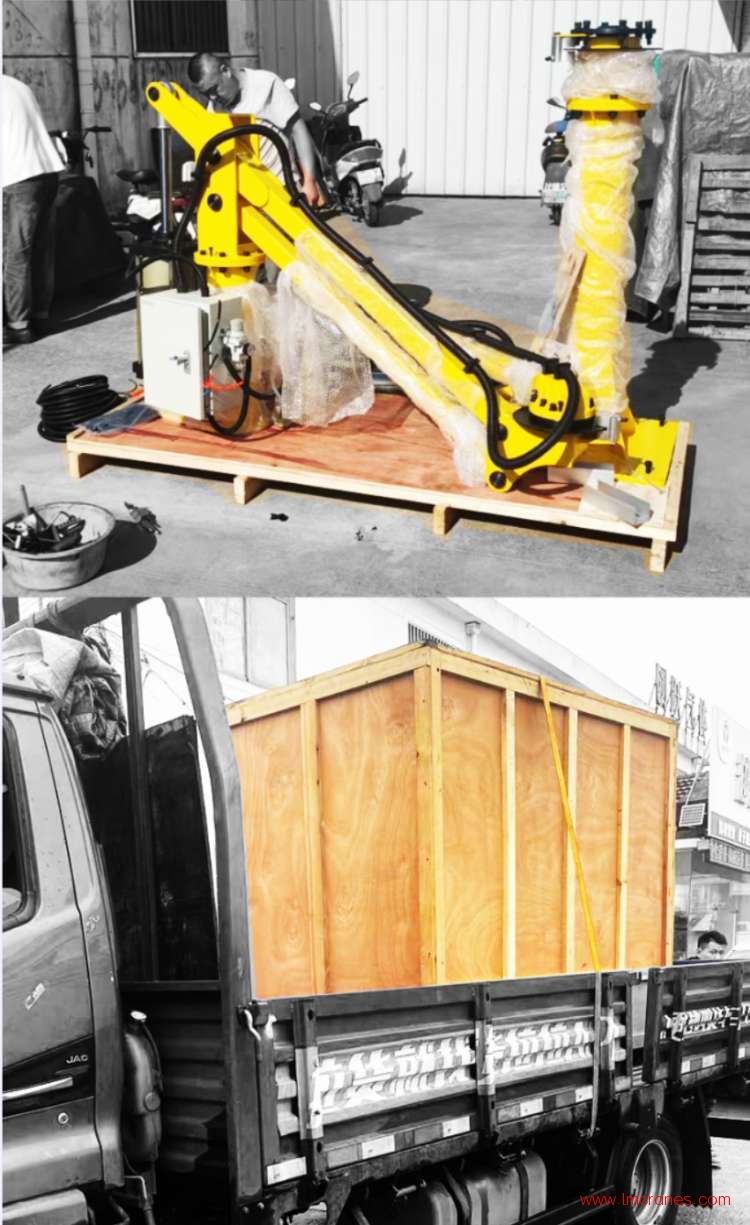

发货前及包装
